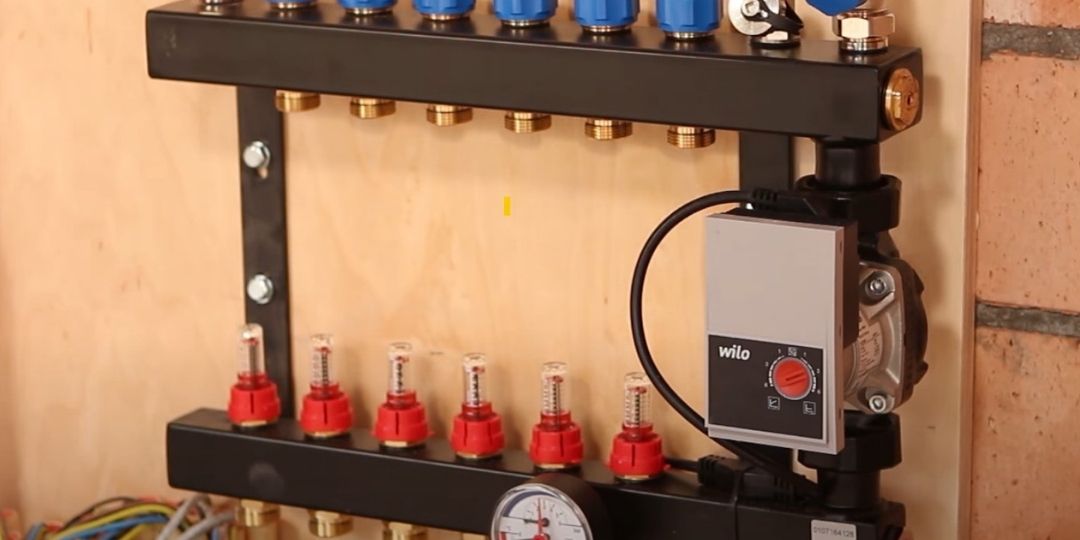

Vloerverwarming verdeler aansluiten: zo doe je dat!

Een vloerverwarming werkt niet naar behoren zonder vloerverwarming verdeler. Een verdeler zorgt ervoor dat warm water verdeeld wordt over de verschillende verwarmingsbuizen. Hierdoor heb je minder kans op temperatuurverschillen in de ruimte.

Ga je zelf vloerverwarming leggen en ben je benieuwd hoe je een vloerverwarming verdeler moet aansluiten? In deze blog helpen we je op weg met een instructievideo en een uitgebreid stappenplan. We laten je zien welke gereedschappen je nodig hebt en welke stappen je moet nemen om de verdeler op de juiste manier aan te sluiten. Hiervoor is geen technische voorkennis vereist. Wel zo prettig.

In deze blog en in de video maken we gebruik van onze comfort verdeler. Deze kan afwijken van je huidige verdeler.

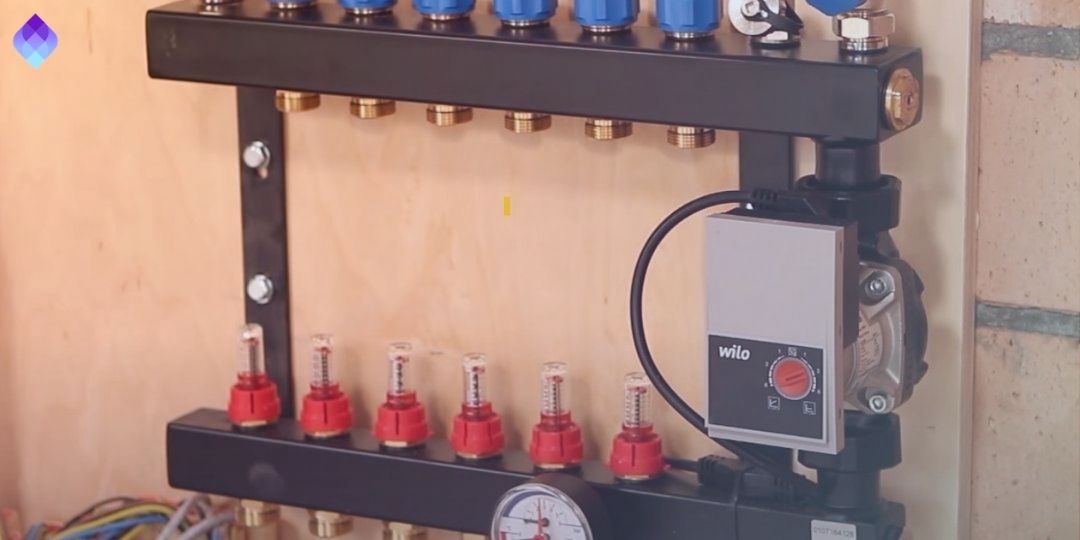

Vloerverwarming verdeler aansluiten? Bekijk de video

Een vloerverwarming verdeler is het hart van de verwarmingsinstallatie. Het is daarom belangrijk dat deze goed wordt aangesloten. Wil je de verdeler van de vloerverwarming aansluiten, maar heb je geen idee waar je moet beginnen? Bekijk onze instructievideo waarin we stap-voor-stap uitleggen hoe je dit gemakkelijk zelf kunt doen óf volg ons uitgebreide stappenplan onder de video.

Welke gereedschappen heb je nodig?

Een goed begin is het halve werk. Zorg daarom dat je de juiste gereedschappen klaarlegt en dat je natuurlijk een vloerverwarming verdeler hebt. Voor het aansluiten van de vloerverwarming heb je de volgende producten nodig:

• Rolmaat
• Waterpas
• Potlood/pen
• Boormachine
• Pluggen
• Ringsleutel
• Buiskniptang
• Adapterkoppelingen
• Steeksleutel maat 24

De verdeler aansluiten in 3 stappen

Heb je alle benodigdheden in huis? Dan is het tijd om de vloerverwarming verdeler aan te sluiten. De verdeler wordt meestal in de meterkast of in een opbergkast geïnstalleerd. Volg onderstaande 3 stappen om de verdeler van de vloerverwarming aan te sluiten.

Stap 1: Vloerverwarming verdeler ophangen

Benodigdheden: rolmaat, waterpas, potlood/pen, boormachine, pluggen, ringsleutel

Begin met het ophangen van de verdeler aan de muur:

• Gebruik de rolmaat om de juiste hoogte van de vloerverwarming verdeler te bepalen. De onderkant van de verdeler plaats je ongeveer 40 cm boven de vloer. Met deze hoogte blijft er voldoende ruimte over om de vloerverwarmingsbuizen aan te sluiten.
• Plaats de verdeler met de aanvoer- en retouraansluiting naar boven tegen de muur. Gebruik een waterpas om de installatie horizontaal te hangen.
• Hangt de verdeler recht? Markeer dan met een potlood of een pen de vier boorgaten op de muur.
• Boor de gaten met een boormachine. Zorg ervoor dat je diep genoeg boort, zodat de plug volledig in de muur bevestigd wordt. Gebruik de juiste pluggen voor jouw type muur.
• Bevestig de vloerverwarming verdeler met de meegeleverde bouten en sluitringen aan de muur en draai ze vast met een ringsleutel.

Stap 2: Vloerverwarmingsbuizen aansluiten

Benodigdheden: buiskniptang, adapterkoppelingen, steeksleutel

De volgende stap is het aansluiten van de vloerverwarmingsbuizen op de verdeler.

• Knip met een buiskniptang de vloerverwarmingsbuizen recht af.
• Plaats achtereenvolgens de wartel, de knelring en de tule op de verwarmingsbuis. Houd ze vast met je duim.
• Draai de vloerverwarmingsbuis recht op de verdeler.
• Draai vervolgens de adapterkoppeling vast met een steeksleutel.
• Herhaal deze stap tot alle verwarmingsbuizen zijn aangesloten.

Stap 3: Thermosstaatknop aansluiten

Benodigdheden: geen extra benodigdheden.

Je bent bijna klaar met het aansluiten van de vloerverwarming verdeler. Het enige dat je nog hoeft te doen is de thermosstaatknop aansluiten op het voetventiel. Het voetventiel zit rechtsboven op de verdeler.

• Draai de beschermknop van het voetventiel.
• Draai de wartel van de thermosstaatknop op het voetventiel. Deze kan je met de hand aandraaien.
• Stel de thermosstaat in. Houd een maximumtemperatuur aan van 40 graden.
• Plaats het capillair in de buisvoeler. Deze bevindt zich rechtsonder de verdeler.

Je kunt de vloerverwarming verdeler nu aansluiten op de cv-ketel en op waterdruk zetten. Wil je de verdeler nog mooi wegwerken? Dan kan je gebruik maken van een verdeler omkasting.
